Промышленный сварочный 6-ти осевой робот STEP SA10/2000H

STEP
Отправить запрос на КП
Роботы серии SA — компактные, небольшие и легкие. Благодаря высокой жесткости они идеально подходят для сварки. Они обеспечивают высокую повторяемость траектории сварки, значительно сокращают время цикла сварки. Кроме того, роботы серии SA могут работать в ограниченном пространстве и устанавливаться на полу, в перевернутом положении или на стене под любым углом.

STEP SA10/2000H - данная модель робота имеет грузоподъемность 10 кг, досягаемость 2010 мм и повторяемость ±0,05 мм. Сочетает высокую грузоподъемность и большой радиус действия с полой рукой для внутренней прокладки сварочной горелки.

Особенности
  • Малый вес
  • Высокая скорость работы
  • Высокая точность позиционирования
  • Хорошая надежность сварки

Применение - Дуговая сварка, резка

Преимущества внедрения
  1. Стабильность и качество сварки, обеспечивая ее однородность
  2. Повышение производительности и возможность непрерывной работы в течение 24 часов
  3. Улучшение условий труда, возможность длительной работы во вредных условиях
  4. Снижение требований к технике выполнения работ
  5. Сокращение времени на модернизацию, снижение затрат на соответствующее оборудование
  6. Возможность автоматизации сварки крупных деталей
  7. Экономия занимаемой площади
Характеристики
Чертежи

Характеристики

Модель: STEP SA10/2000H

Тип робота: Промышленный

Исполнение: Стандартное

Применение: Сварочный

Количество осей, шт.: 6

Грузоподъемность, кг: 10

Досягаемость, мм: 2010

Повторяемость, мм: ±0,05

‏: Максимальная скорость осей

J1, °/с: 160

J2, °/с: 160

J3, °/с: 169

J4, °/с: 300

J5, °/с: 338

J6, °/с: 535

‏ ‏: Максимальный диапазон движения осей

J1, °: ±165

J2, °: +165~-80

J3, °: +80~-165

J4, °: ±190

J5, °: ±130

J6, °: ±360

‏ ‏ ‏: Допустимый крутящий момент на запястье

J4, Нм: 11

J5, Нм: 9

J6, Нм: 4,2

‏ ‏ ‏ ‏: Допустимая инерция запястья

J4, кг/м²: 0,6

J5, кг/м²: 0,25

J6, кг/м²: 0,06

Вес, кг: 210

Рабочая температура окружающей среды°C: 0–45

Степень защиты: IP54

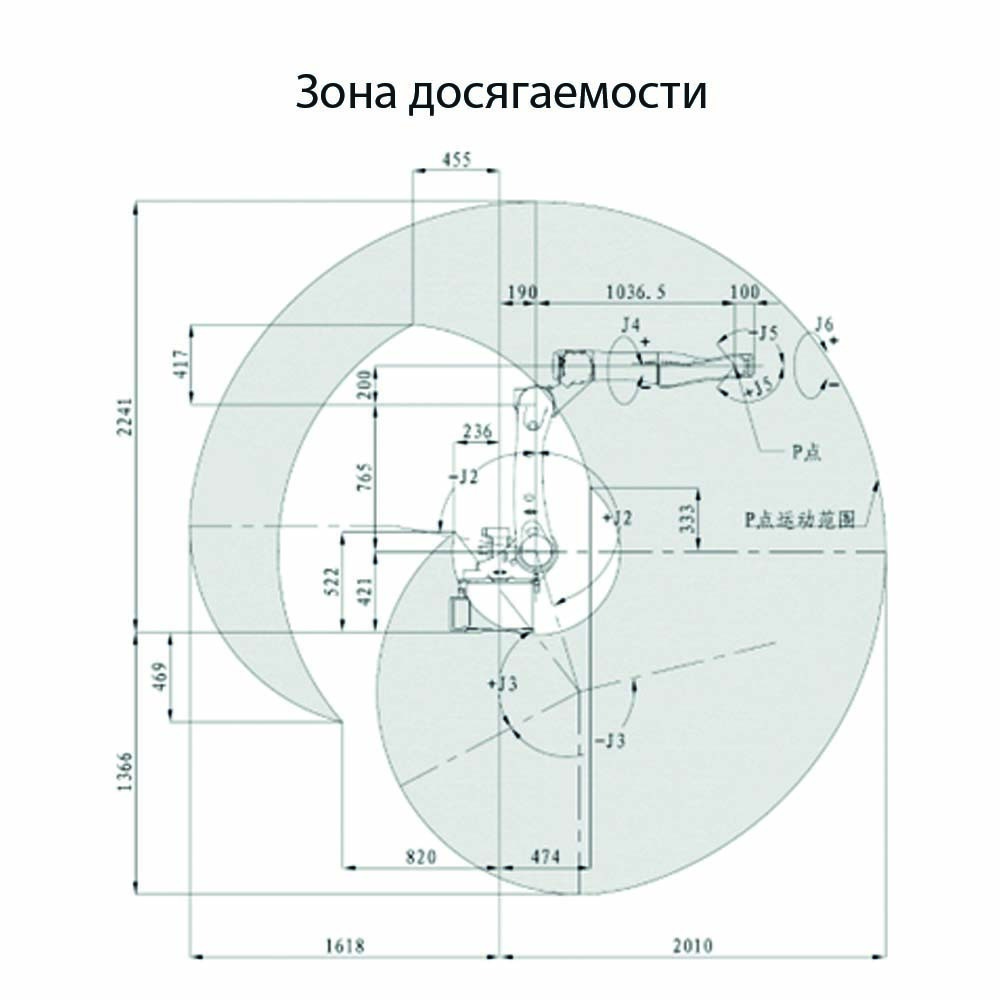

Чертежи
