Промышленный сварочный 6-осевой робот STEP SA6/1440H

STEP
Отправить запрос на КП
Роботы серии SA — компактные, небольшие и легкие. Благодаря высокой жесткости они идеально подходят для сварки. Они обеспечивают высокую повторяемость траектории сварки, значительно сокращают время цикла сварки. Кроме того, роботы серии SA могут работать в ограниченном пространстве и устанавливаться на полу, в перевернутом положении или на стене под любым углом.

STEP SA6/1440H - данная модель робота имеет грузоподъемность 6 кг, досягаемость 1475 мм и повторяемость ±0,05 мм. Оснащена полой рукой для внутренней прокладки кабелей горелки, что сводит к минимуму помехи и увеличивает срок службы кабелей.

Особенности
  • Малый вес
  • Высокая скорость работы
  • Высокая точность позиционирования
  • Хорошая надежность сварки

Применение - Дуговая сварка, резка

Преимущества внедрения
  1. Стабильность и качество сварки, обеспечивая ее однородность
  2. Повышение производительности и возможность непрерывной работы в течение 24 часов
  3. Улучшение условий труда, возможность длительной работы во вредных условиях
  4. Снижение требований к технике выполнения работ
  5. Сокращение времени на модернизацию, снижение затрат на соответствующее оборудование
  6. Возможность автоматизации сварки крупных деталей
  7. Экономия занимаемой площади
Характеристики
Чертежи

Характеристики

Модель: STEP SA6/1440H

Тип робота: Промышленный

Исполнение: Стандартное

Применение: Сварочный

Количество осей, шт.: 6

Грузоподъемность, кг: 6

Досягаемость, мм: 1475

Повторяемость, мм: ±0,05

‏: Максимальная скорость осей

J1, °/с: 260

J2, °/с: 240

J3, °/с: 260

J4, °/с: 470

J5, °/с: 396

J6, °/с: 720

‏ ‏: Максимальный диапазон движения осей

J1, °: ±165

J2, °: +155~-90

J3, °: +78~-165

J4, °: ±190

J5, °: ±130

J6, °: ±360

‏ ‏ ‏: Допустимый крутящий момент на запястье

J4, Нм: 11,8

J5, Нм: 9,8

J6, Нм: 4,2

‏ ‏ ‏ ‏: Допустимая инерция запястья

J4, кг/м²: 0,6

J5, кг/м²: 0,25

J6, кг/м²: 0,06

Вес, кг: 165

Рабочая температура окружающей среды°C: 0–45

Степень защиты: IP54

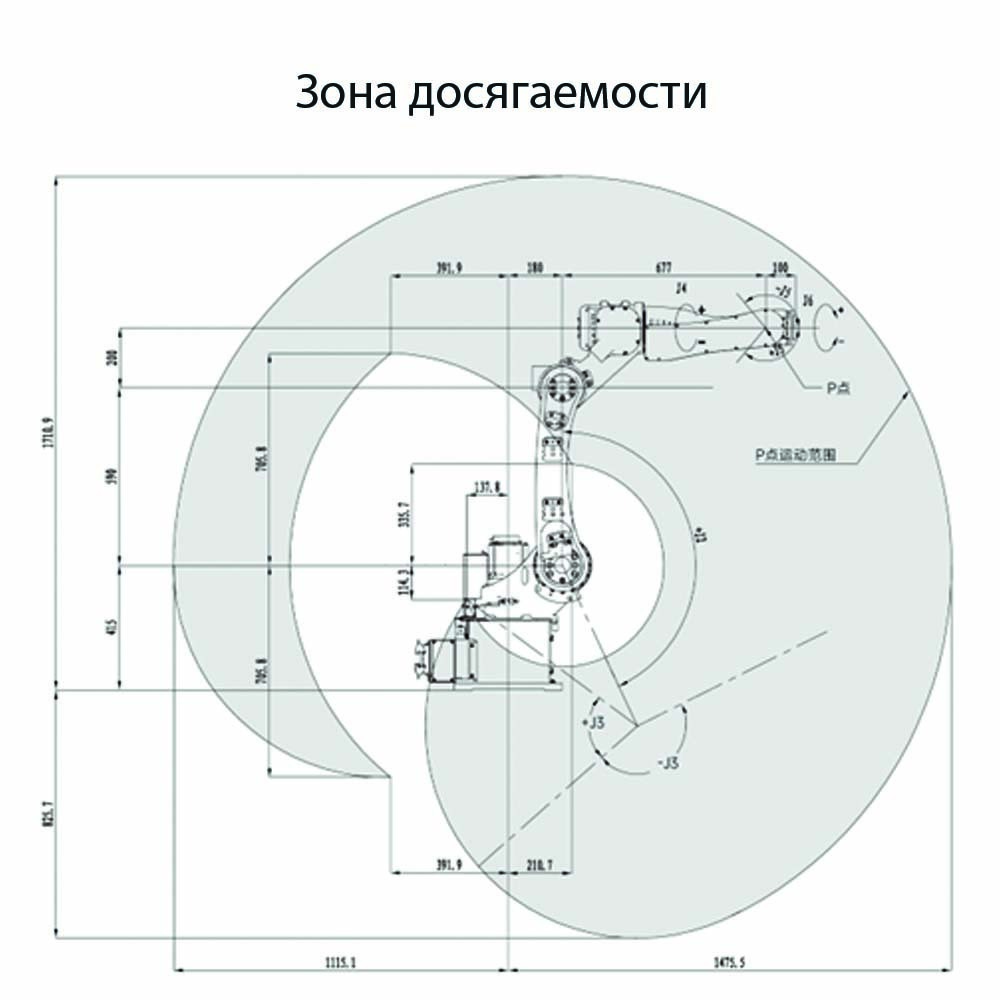

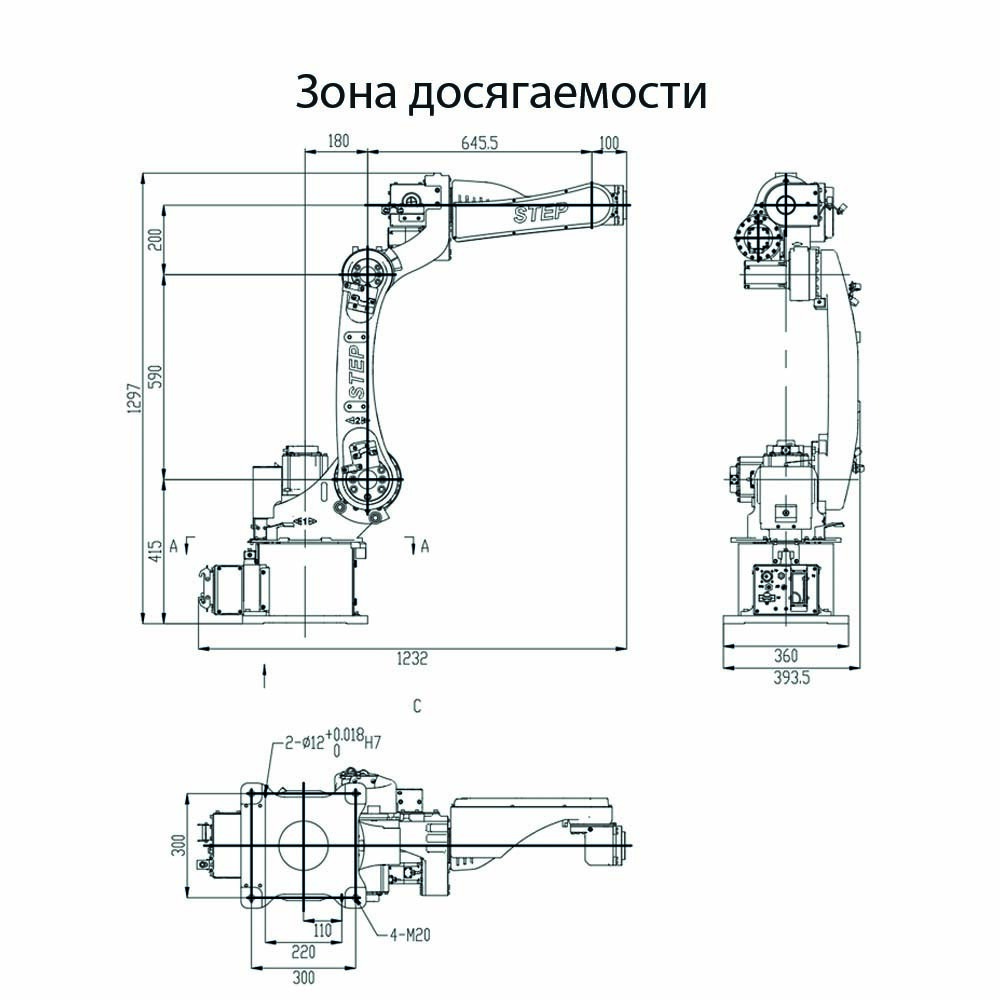

Чертежи
